WJ41W不銹鋼波紋管截止閥
WJ41W不銹鋼波紋管截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造、高性能的彈性金屬波紋管、伸縮疲勞壽命特別長；完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不銹鋼波紋管截止閥不但提高了使用能源效率、增加生產設備安全性、減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。
WJ41W不銹鋼波紋管截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造、高性能的彈性金屬波紋管、伸縮疲勞壽命特別長；完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不銹鋼波紋管截止閥不但提高了使用能源效率、增加生產設備安全性、減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。
| 產品名稱： | 不銹鋼波紋管截止閥 | 產品型號： | WJ41W |
| 公稱通徑： | DN15～DN300 | 結構形式： | 截止式 |
| 公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 法蘭、焊接、內螺紋 |
| 適用溫度： | -40ºC～+550ºC | 驅動方式： | 手動 |
| 閥體材質： | 鑄鐵、鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氨氣、氯氣、氣體、液體 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
WJ41W不銹鋼波紋管截止閥是引進國外先進技術 、采用國外金屬波紋管密封技術制造、高性能的彈性金屬波紋管、伸縮疲勞壽命特別長；完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不銹鋼波紋管截止閥不但提高了使用能源效率、增加生產設備安全性、減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。波紋管密封截止閥適用于石油、化工、制藥、化肥、電力等行業的各種工況管路上，用于切斷或接通管路介質。結構特點
1.雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免。2.結構合理、密封可靠、性能優良、造型美觀。
3.沒有流體損失，降低能源損失，提高工廠設備安全。
4.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長，減少維修次數，降低經營成本。
5.堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。
6.截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
7.閥桿升降位置指示更直觀。
制造標準
| 執行標準 | |
| 制造標準：DIN3356 | 結構長度：DIN3202 |
| 法蘭標準：DIN2543-2545 | 對焊口標準：DIN3239 |
| 試驗標準：DIN3230 | |
壓力試驗
| 壓力檢驗（表） | |||
| 公稱壓力 | 1.6Mpa | 2.5Mpa | 4.0Mpa |
| 密封試驗 | 1.8MPa | 2.8MPa | 4.4MPa |
| 殼體強度 | 2.4MPa | 3.6MPa | 6.0MPa |
| 適用溫度 | 425℃ | ||
產品特點
| 波紋管截止閥特點 | |
| 雙層波紋管 | 維修方便 |
| 波紋管密封閥桿 | 雙重密封 |
| 位置指示 | 無升降手輪 |
產品用途
| 用途 | |
| 工業 | 電站 |
| 廢氣凈化廠 | 天然氣 |
| 真空裝置 | 氨 |
| 熱水 | 冷凍系統 |
| 加熱設備 | 蒸汽系統 |
主要零件材料及性能
| 材料性能（表） | ||||||
| 零件名稱 | 閥體 | 閥蓋 | 閥桿 | 閥瓣 | 密封面 | 填料 |
| GS-C25 | GS-C25 | GS-C25 | 13Cr | 2Cr13 | 2Cr13 | 柔性石墨 |
| 304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 |
| 316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 |
| 304L | Cf3 | CF3 | 316 | 304L | 304L | 柔性石墨 |
| 316L | CF3M | CF3M | 316 | 316L | 316L | 柔性石墨 |
外形結構圖
主要外形尺寸
| PN | DN | L | D | D1 | D2 | B | f | H | N-ф | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4-14 | 6 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4-14 | 6 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4-14 | 8 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4-18 | 8 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4-18 | 13 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4-18 | 13 | |
| 65 | 290 | 185 | 145 | 122 | 20 | 3 | 238 | 4-18 | 16 | |
| 80 | 310 | 200 | 160 | 138 | 20 | 3 | 257 | 4-18 | 20 | |
| 100 | 350 | 220 | 180 | 158 | 20 | 3 | 340 | 4-18 | 25 | |
| 125 | 400 | 250 | 210 | 188 | 22 | 3 | 360 | 4-18 | 32 | |
| 150 | 480 | 285 | 240 | 212 | 22 | 3 | 390 | 8-22 | 40 | |
| 200 | 600 | 340 | 295 | 268 | 24 | 3 | 530 | 12-22 | 50 | |
| 2.5 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4-14 | 6 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4-14 | 6 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4-14 | 8 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4-18 | 8 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4-18 | 13 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4-18 | 13 | |
| 65 | 290 | 180 | 145 | 122 | 22 | 3 | 238 | 4-18 | 16 | |
| 80 | 310 | 200 | 160 | 138 | 24 | 3 | 257 | 4-18 | 20 | |
| 100 | 350 | 235 | 190 | 162 | 24 | 3 | 340 | 8-22 | 25 | |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 360 | 8-26 | 32 | |
| 150 | 480 | 300 | 250 | 218 | 28 | 3 | 390 | 8-26 | 40 | |
| 200 | 600 | 360 | 310 | 278 | 30 | 3 | 530 | 12-26 | 50 | |
| 4.0 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 191 | 4-14 | 6 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | 191 | 4-14 | 6 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | 197 | 4-14 | 8 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | 200 | 4-18 | 8 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | 218 | 4-18 | 13 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | 220 | 4-18 | 13 | |
| 65 | 290 | 185 | 145 | 122 | 22 | 3 | 238 | 4-18 | 16 | |
| 80 | 310 | 200 | 160 | 138 | 24 | 3 | 257 | 8-18 | 20 | |
| 100 | 350 | 235 | 190 | 162 | 24 | 3 | 340 | 8-22 | 25 | |
| 125 | 400 | 270 | 220 | 188 | 26 | 3 | 360 | 8-26 | 32 | |
| 150 | 480 | 300 | 250 | 218 | 28 | 3 | 390 | 8-26 | 40 |

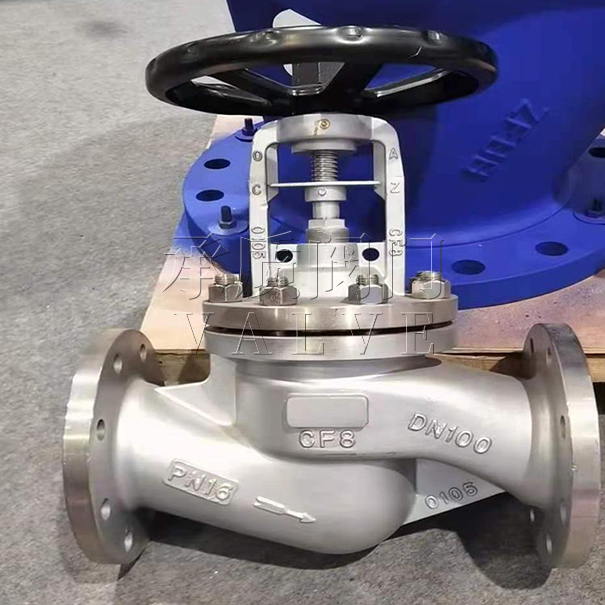

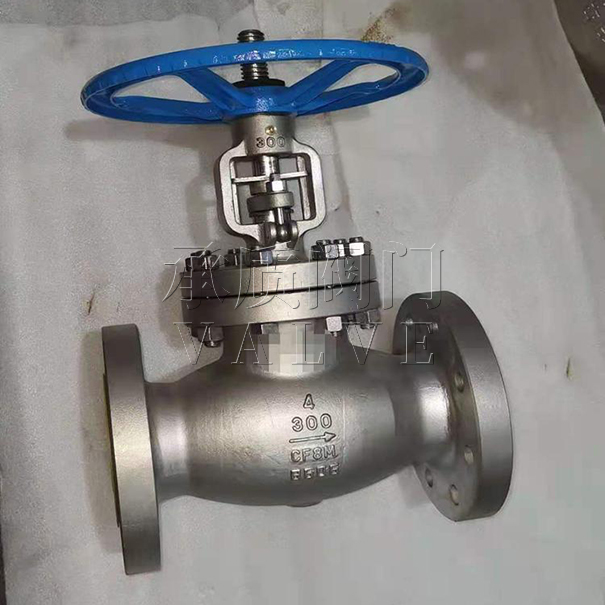

WJ41W不銹鋼波紋管截止閥實物圖
|
聲明：【W(wǎng)J41W不銹鋼波紋管截止閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的WJ41W不銹鋼波紋管截止閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
