H41H,H41W德標升降式止回閥
H41H、H41W德標升降式止回閥廣泛適用于公稱壓力PN16-PN40，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。
H41H、H41W德標升降式止回閥廣泛適用于公稱壓力PN16-PN40，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。
| 產品名稱： | 德標升降式止回閥 | 產品型號： | H41H、H41W |
| 公稱通徑： | DN50～DN300 | 結構形式： | 升降式 |
| 公稱壓力： | PN16～PN25～PN40 | 連接方式： | 焊接、法蘭 |
| 適用溫度： | -29ºC～+550ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI、日標JIS |
| 適用介質： | 水、油、蒸汽 | 生產廠家： | 上海承質閥門制造有限公司 |
產品說明
H41H、H41W德標升降式止回閥廣泛適用于公稱壓力PN16-PN40，工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上，適用介質為：水、油品、蒸汽等。其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。結構特點
1、產品結構合理、密封可靠、性能優良、造型美觀；2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
引用標準
| 設計和制造標準按照: | DIN3356、EN 13709; |
| 結構長度按照: | DIN3202、EN 558-1; |
| 法蘭連接尺寸按照: | DIN2543-2545、EN 1092-1; |
| 檢驗和測試按照: | DIN3230、EN 12266; |
主要技術參數
| 壓力等級 | 常溫試驗壓力 （Mpa) | |||
| 殼體 | 密封 | 低氣壓密封 | ||
| 公稱壓力 (Mpa) | 1.6 | 2.4 | 1.76 | 0.6 |
| 2.5 | 3.75 | 2.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 適用溫度 | -29~425℃ | |||
| 適用介質 | 水、蒸汽、熱油、油品等。 | |||
主要零件材質
| 序號NO. | 名稱 | 材質 |
| 1 | 閥體 | GS-C25、CF8、CF3 |
| 2 | 閥瓣 | 2CR13、F304、F316 |
| 3 | 金屬墊片 | 石棉+不銹鋼 |
| 4 | 閥蓋 | GS-C25、CF8、CF3 |
| 5 | 六角螺母 | ASTMA1932H、A193-8、A193-8M |
| 6 | 雙頭螺栓 | ASTMA193B7、A193-B8、A193-B8M |

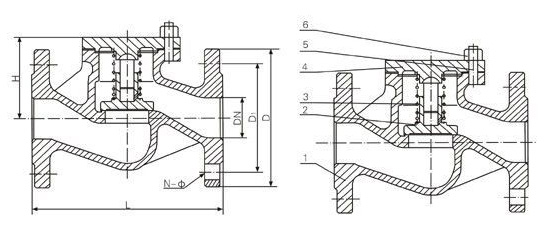

外形結構圖
主要外形尺寸PN16
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 70 | 70 | 80 | 80 | 85 | 95 | 110 | 130 | 155 | 165 | 215 | 285 | 325 | 365 |
| Kv | 5.7 | 7.8 | 11.8 | 17.9 | 27.9 | 48.5 | 77.6 | 109 | 168 | 251 | 389 | 664 | 1017 | 1446 |
| 重量 | 2.4 | 3.0 | 3.8 | 5.7 | 7.4 | 10.3 | 15.2 | 20.4 | 31 | 49 | 69 | 132 | 198 | 278 |
主要外形尺寸PN25
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 70 | 70 | 80 | 80 | 85 | 95 | 110 | 130 | 155 | 165 | 215 | 285 | 325 | 365 |
| Kv | 5.7 | 7.8 | 11.8 | 17.9 | 27.9 | 48.5 | 77.6 | 109 | 168 | 251 | 389 | 664 | 1017 | 1446 |
| 重量 | 2.4 | 3.0 | 3.8 | 6 | 8 | 11 | 16 | 21 | 32 | 51 | 70 | 136 | 318 | 330 |

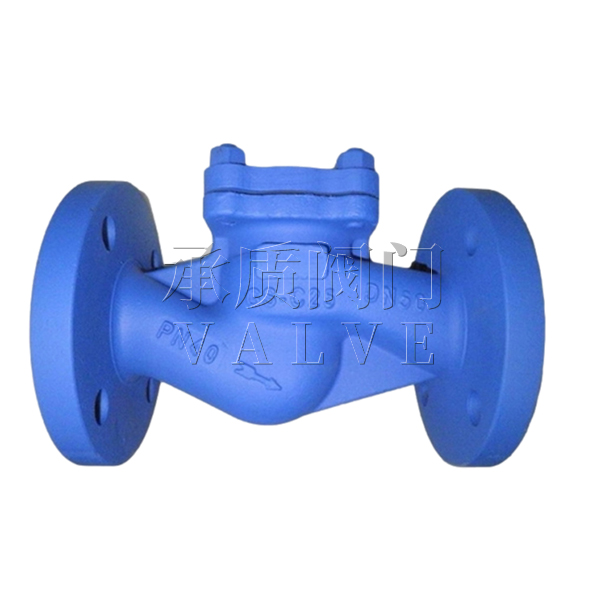

H41H,H41W德標升降式止回閥實物圖
|
聲明：【H41H,H41W德標升降式止回閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的H41H,H41W德標升降式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
